Rekuperator Frapol OnyX Sky 3000

Rekuperator Frapol OnyX Sky 3000

Rekuperator Frapol OnyX Sky 3000 to wysokowydajna centrala wentylacyjna nawiewno-wywiewna z odzyskiem ciepła, przeznaczona do dużych instalacji w budynkach mieszkalnych, usługowych, biurowych, komercyjnych oraz przemysłowych. Model Frapol OnyX Sky 3000 odpowiada za ciągły dopływ świeżego, przefiltrowanego powietrza do pomieszczeń i jednoczesne usuwanie powietrza zużytego, w którym gromadzą się wilgoć, dwutlenek węgla, zapachy oraz zanieczyszczenia powstające podczas codziennego użytkowania obiektu.

Urządzenie należy do serii OnyX Sky, czyli linii central podwieszanych zaprojektowanych z myślą o wentylacji różnorodnych powierzchni — od większych domów jednorodzinnych i rezydencji, po biura, lokale usługowe, obiekty handlowe oraz budynki o charakterze przemysłowym. Frapol OnyX Sky 3000 sprawdzi się wszędzie tam, gdzie potrzebna jest stabilna, mechaniczna wymiana powietrza, wysoka wydajność oraz możliwość integracji z rozbudowaną instalacją HVAC.

Zalety Frapol OnyX Sky 3000

Wydajna rekuperacja do dużych obiektów

Frapol OnyX Sky 3000 osiąga maksymalny strumień powietrza 2610 m³/h przy 100 Pa, dlatego jest przeznaczony do instalacji, w których standardowe centrale domowe nie zapewniłyby odpowiedniego przepływu. Tak duża wydajność pozwala obsługiwać wiele pomieszczeń jednocześnie, zachowując kontrolowany nawiew świeżego powietrza i skuteczny wywiew powietrza zużytego. Centrala może być wykorzystywana w budynkach o dużej kubaturze, obiektach z wieloma strefami użytkowymi oraz instalacjach wymagających precyzyjnego zbilansowania strumieni powietrza.

Stała wentylacja mechaniczna ogranicza problemy typowe dla niewystarczającej wymiany powietrza, takie jak zaduch, nadmierna wilgoć, nieprzyjemne zapachy, zaparowane przeszklenia i podwyższone stężenie dwutlenku węgla. Rekuperator Frapol OnyX Sky 3000 umożliwia utrzymanie wysokiego komfortu użytkowania pomieszczeń niezależnie od warunków atmosferycznych, temperatury zewnętrznej i zmienności ciągu w kanałach wentylacji grawitacyjnej.

Odzysk ciepła i ograniczenie strat energii

Najważniejszym zadaniem rekuperatora jest odzysk energii cieplnej z powietrza usuwanego z budynku. W praktyce oznacza to, że ciepło zawarte w powietrzu wywiewanym może zostać przekazane do świeżego powietrza nawiewanego. Dzięki temu ograniczane są straty energii, które pojawiają się przy tradycyjnym wietrzeniu przez otwieranie okien lub przy wentylacji bez odzysku ciepła.

Frapol OnyX Sky 3000 pomaga utrzymać komfortową temperaturę wewnątrz budynku i wspiera energooszczędną eksploatację obiektu. W sezonie grzewczym świeże powietrze doprowadzane do pomieszczeń nie powoduje tak gwałtownego wychładzania wnętrz, a w okresach przejściowych system może pracować w sposób dopasowany do aktualnego zapotrzebowania. Centrala jest wyposażona w 100% by-pass, który umożliwia obejście wymiennika wtedy, gdy odzysk ciepła nie jest potrzebny.

Podwieszana konstrukcja i poziomy układ króćców

Rekuperator Frapol OnyX Sky 3000 ma konstrukcję podwieszaną, dzięki czemu może być montowany w pomieszczeniach technicznych, garażach, zapleczach instalacyjnych, przestrzeniach podstropowych oraz wydzielonych strefach serwisowych większych obiektów. Taki sposób montażu pozwala efektywnie wykorzystać dostępną przestrzeń i uporządkować przebieg kanałów wentylacyjnych.

Króćce przyłączeniowe ustawione w osi poziomej ułatwiają prowadzenie instalacji oraz dopasowanie urządzenia do projektu systemu. W modelu Frapol OnyX Sky 3000 zastosowano prostokątne przyłącza wentylacyjne: 760 × 360 mm dla czerpni i wyciągu oraz 940 × 360 mm dla nawiewu i wyrzutu. Takie rozwiązanie jest dostosowane do dużych przepływów powietrza i rozbudowanych układów kanałowych.

Nagrzewnica wstępna do pracy w wymagających warunkach

Frapol OnyX Sky 3000 przewiduje zastosowanie nagrzewnicy wstępnej do zabudowania w przewodzie czerpnym. Rozwiązanie to wspiera pracę centrali przy niskich temperaturach zewnętrznych i pomaga chronić wymiennik odzysku ciepła przed niekorzystnymi warunkami pracy. W przypadku tego modelu należy uwzględnić konieczność doprowadzenia zewnętrznego źródła zasilania do nagrzewnicy.

Moc nagrzewnicy wstępnej wynosi maksymalnie 6000 W przy zasilaniu 3x400 V AC / 50 Hz. To parametr szczególnie istotny przy projektowaniu instalacji w dużych budynkach, gdzie centrala musi pracować stabilnie również podczas intensywnej eksploatacji zimą. Odpowiednie dobranie nagrzewnicy, zabezpieczeń elektrycznych i automatyki ma wpływ na bezpieczeństwo oraz prawidłową pracę całego systemu wentylacyjnego.

Filtracja powietrza i komfort użytkowników

Rekuperator Frapol OnyX Sky 3000 zapewnia stałą filtrację powietrza nawiewanego i wywiewanego. Filtry ograniczają ilość pyłów oraz zanieczyszczeń przedostających się do instalacji, a jednocześnie chronią elementy centrali, w tym wymiennik, wentylatory i kanały wentylacyjne. Regularna wymiana filtrów pomaga utrzymać odpowiednią wydajność, stabilny przepływ powietrza oraz higienę całego systemu.

Stały nawiew świeżego, przefiltrowanego powietrza ma duże znaczenie w budynkach intensywnie użytkowanych, obiektach biurowych, lokalach usługowych i przestrzeniach, w których przebywa wiele osób. Frapol OnyX Sky 3000 ogranicza konieczność częstego otwierania okien, a jednocześnie pozwala stale usuwać wilgoć, zapachy i zużyte powietrze ze stref sanitarnych, technicznych, socjalnych oraz pomocniczych.

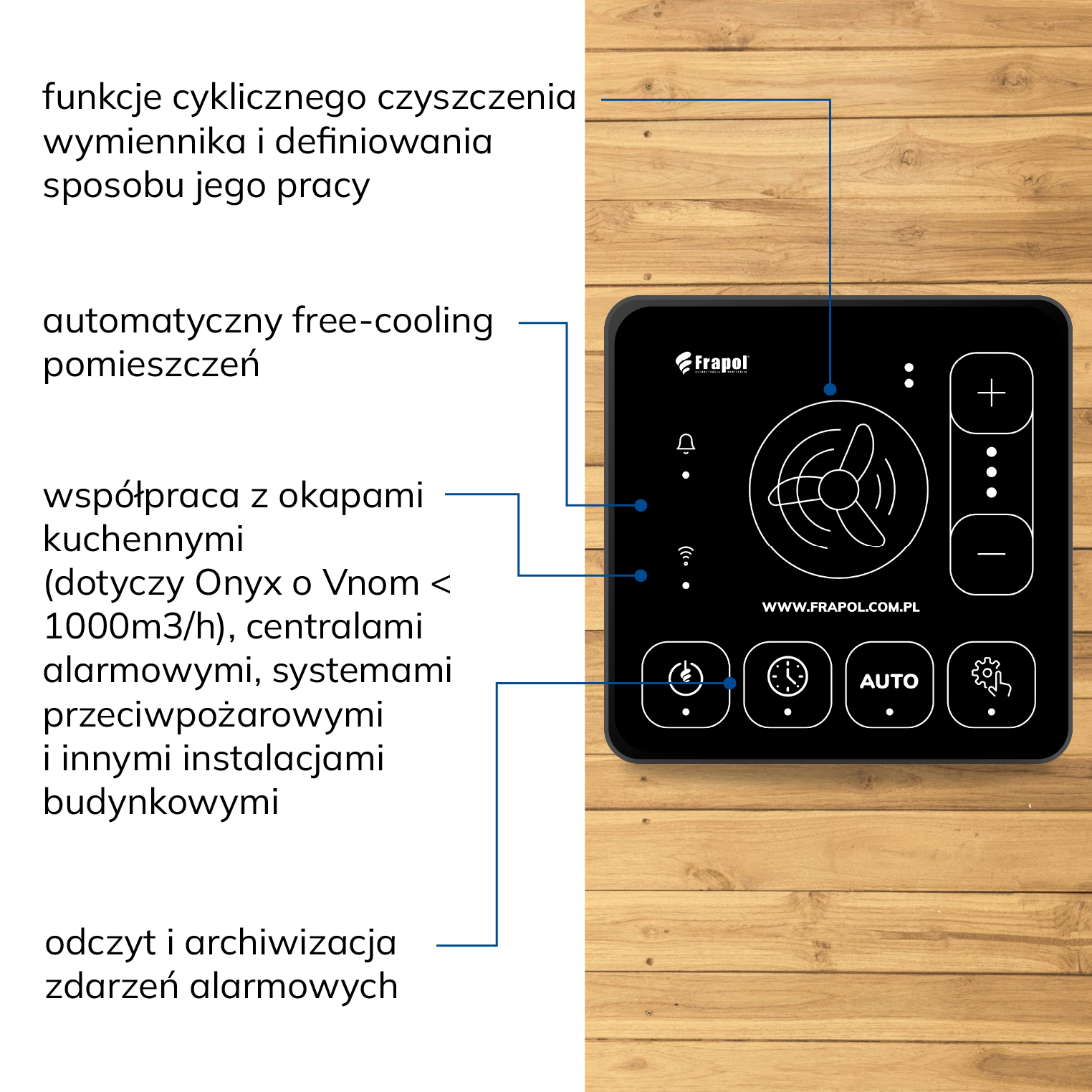

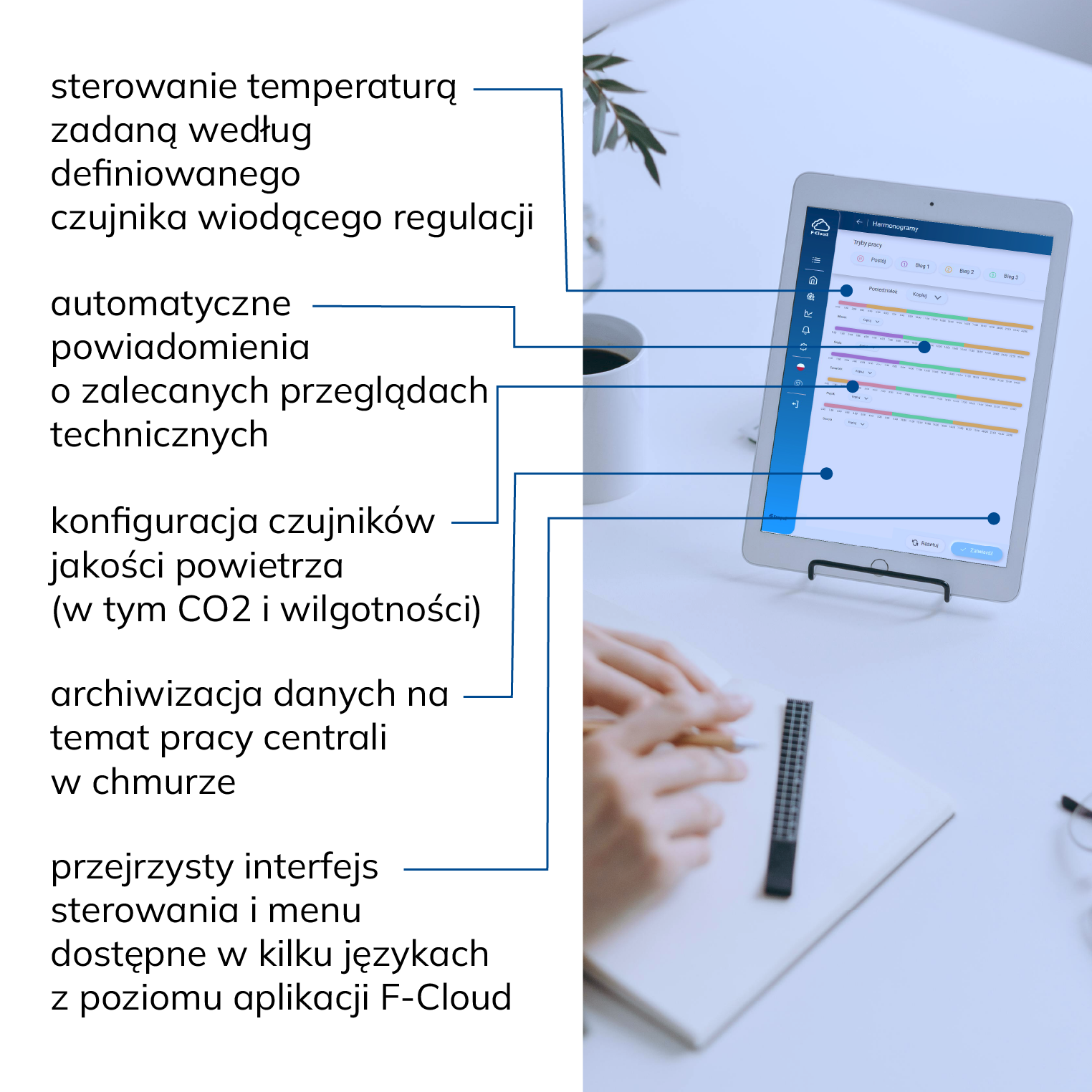

Sterowanie F-Control i integracja z instalacją budynku

Model Frapol OnyX Sky 3000 współpracuje ze sterownikiem F-Control, który umożliwia wygodne zarządzanie pracą centrali. Użytkownik może regulować intensywność wentylacji, korzystać z harmonogramów czasowych, monitorować parametry pracy oraz dopasowywać działanie urządzenia do rytmu użytkowania budynku. Inne ustawienia mogą być przydatne w godzinach pracy biura, w nocy, w weekendy lub w okresach zmniejszonego obłożenia obiektu.

Automatyka F-Control pozwala na obsługę dodatkowych elementów systemu wentylacyjnego, takich jak nagrzewnice, chłodnice, przepustnice, filtry powietrza, czujniki jakości powietrza, gruntowy wymiennik ciepła oraz systemy automatyki budynkowej i BMS. Dzięki temu rekuperator Frapol OnyX Sky 3000 można dopasować do zaawansowanych instalacji, w których wentylacja współpracuje z innymi elementami systemu HVAC.

Możliwość zastosowania wymiennika entalpicznego

Jednostki OnyX Sky 1000, OnyX Sky 1500 i OnyX Sky 3000 mogą być opcjonalnie wyposażone w entalpiczny wymiennik ciepła. Taki wariant pozwala odzyskiwać nie tylko ciepło, ale także część wilgoci z powietrza wywiewanego. W praktyce może to pomóc ograniczyć problem przesuszonego powietrza w sezonie grzewczym i poprawić komfort użytkowników w szczelnych, energooszczędnych budynkach.

Wymiennik entalpiczny wykorzystuje specjalne membrany umożliwiające transport wilgoci pomiędzy strumieniami powietrza bez ich mieszania. Jest to rozwiązanie szczególnie przydatne w obiektach, w których oprócz wysokiej wydajności wentylacji istotne jest utrzymanie bardziej stabilnego mikroklimatu wewnętrznego.

Zastosowanie rekuperatora Frapol OnyX Sky 3000

Rekuperator Frapol OnyX Sky 3000 sprawdzi się w dużych domach jednorodzinnych, rezydencjach, budynkach biurowych, lokalach usługowych, obiektach komercyjnych, zakładach pracy i instalacjach o wysokim zapotrzebowaniu na wymianę powietrza. Dobór centrali powinien uwzględniać kubaturę budynku, liczbę użytkowników, przeznaczenie pomieszczeń, opory instalacji, długość przewodów, wymagane przepływy powietrza, izolację kanałów oraz sposób prowadzenia serwisu.

Dane techniczne

• Producent: Frapol
• Model: OnyX Sky 3000
• Typ urządzenia: rekuperator / centrala wentylacyjna nawiewno-wywiewna z odzyskiem ciepła
• Seria: OnyX Sky
• Klasa energetyczna urządzenia: -
• Maksymalny strumień powietrza przy 100 Pa: 2610 m³/h
• Maksymalny pobór mocy wentylatorów: 1750 W
• Typ nagrzewnicy wstępnej: do zabudowania w przewodzie czerpnym, konieczność doprowadzenia zewnętrznego źródła zasilania
• Moc nagrzewnicy wstępnej: maks. 6000 W / 3x400 V AC / 50 Hz
• Znamionowe napięcie zasilania: 230 V AC / 50 Hz
• Typ bezpiecznika: nadprądowy, wyłącznik instalacyjny C10
• Wymiary zewnętrzne szer. × wys. × dł.: 2029 × 485 × 1810 mm
• Wymiary przyłączy wentylacyjnych: 760 × 360 mm czerpnia i wyciąg, 940 × 360 mm nawiew i wyrzut
• Waga: 225 kg
• Klasa zastosowanych filtrów: M5 (ePM10 55%)
• Wymiary filtra szer. × wys.: 760 × 400 × 100 mm
• Stopień ochrony: IP40
• Klasa izolacji urządzenia: I
• Zakres temperatur pracy: 5–45°C
• Dopuszczalna wilgotność: 60% lub maksymalnie 16 g/kg p.s.
• By-pass: 100%, standard
• Automatyka: sterownik F-Control
• Konstrukcja: podwieszana
• Dostęp serwisowy: od dołu urządzenia
• Układ króćców przyłączeniowych: w osi poziomej
• Opcjonalny wymiennik: entalpiczny wymiennik ciepła z odzyskiem wilgoci
• Przeznaczenie: duże domy jednorodzinne, rezydencje, biura, lokale usługowe, obiekty komercyjne, przemysłowe i instalacje o wysokim zapotrzebowaniu na wymianę powietrza
• Funkcja urządzenia: wentylacja nawiewno-wywiewna z wysokosprawnym odzyskiem ciepła
